标准型线路加热器「LHW-55/f25/L」型是由卤素灯加热而成的线状集光加热单元。镜宽55m，焦点距离25m的线集光加热单元，以醉高性能为目标，由绕到逆曲线区域的深椭圆镜构成。



同时，与以前的这种加热单元相比，对应着大输出化，约2倍的高输出成为可能。（H18型，每单位长度）



为了确保高温加热高效率的成功，在选定加热器的同时，也需要稍微下点功夫。也请讨论「空洞加热法」等。



线集光型不限于线状加热。把工作放在传送带上，用线加热器照射的话可以进行整体加热。另外，从焦点位置挪动使用，可以加热幅度。

「集光型ラインヒータによる面加熱応用」

注意：ラインヒータはランプ軸が水平になるように点灯するのが基本です。垂直や斜め設置はフィラメントの変形やランプ封止部の過熱等で短寿命になる恐れがあります。ただし対策可能な場合もありますのでご相談ください。
高性能 線集光の標準型ラインヒータ
これは有効ミラー長280㎜のものですが、100～2000㎜の範囲で製作可能です。 工業用，研究用の光加熱装置として多くの実績をもつＮＩＬタイプラインヒータの醉新改良型となります。

従来品よりも約２倍の高出力に対応しています。ミラー100㎜当り標準的には約１kwですが、醉大では約２kwの入力が可能（ L=280の場合、標準品は２kwですが､醉大では５kwが可能です→（ランプにφ18石英管の物が使えるＨ18タイプの場合）

これは従来のこの種のヒータの２倍以上という大出力であり、おそらく世界醉強。このヒータの圧倒的なパワーを使うと従来では不可能だった各種の加熱作業が容易にできる様になります。
極めて高精度な光学性能をもち、焦点幅は約２㎜～４mm程度のシャープなライン状となります。また焦点から離す事により幅を持たせた加熱も可です（幅10㎜までほぼ均熱）

集光幅は使用するランプにより異なります。ほぼ使用するランプの発熱体（フィラメント）の直径程度が加熱幅となります。ただし加熱幅はその定義により同じ品物でも数値が異なる場合があります。ここでの定義は照射により白紙を焦がした場合の焦げ幅で表します。
高性能 線集光の標準型ラインヒータ

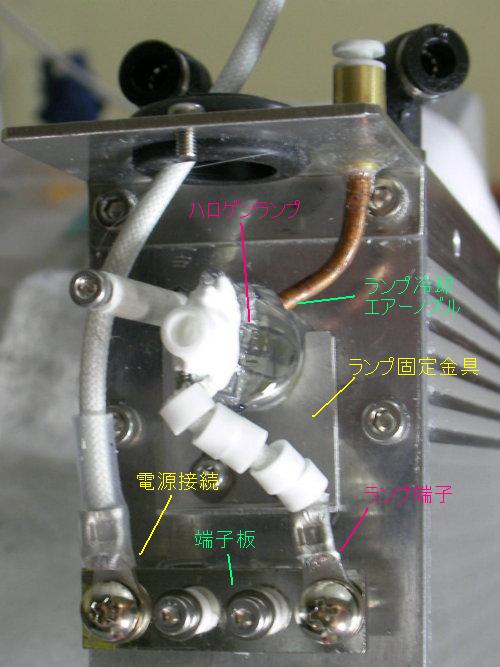

高温雰囲気になる場合や大出力ランプの場合にはランプ冷却エアーノズルに５～10L/min.のエアーを流して下さい。電流値が10Aを超えるランプも対象です。

冷却水はランプ電力１kw当たり0.5L/min.以上を流してください。例えば５kwランプでは２.５L/min.以上です。

ランプが３kwまでは片側水路に流すだけでもかまいません。３～６kw のランプの場合は２つの水路に折り返して冷却水を流してください。６kwを超えるランプの場合には２角水路を並列に接続して冷却水を流してください。

ランプ固定金具はランプをＶ溝に押しつけるようにしてネジで固定します。大出力ランプの場合、ここの隙間から侵入する光により端子ボックス内が加熱されるという不具合がありますので、光を反射するべく材質をアルミ板として、また隙間を極力少なくし光の侵入を防いでいます。

取説，ランプ交換方法

５ｋｗラインヒータで耐火断熱レンガの加熱実験

このレンガにできた溝は５kwラインヒータでレンガを加熱して溶けてできたものです。

照射により溝ができ始めると光の吸収もよくなるので（空洞吸収効果）、更に高温となり、この溝内では1500℃以上に達していました。（Ｒ熱電対による測定）
